Abstraktné
Predpätie je kľúčovou technológiou v aplikáciách ložísk, najmä pre guľkové ložiská. Správne predpätie môže výrazne zlepšiť tuhosť ložiska, presnosť otáčania a životnosť a zároveň potlačiť vibrácie a hluk. Tento článok systematicky vysvetľuje základné pojmy, hlavné funkcie, aplikačné metódy, princípy odhadu a praktické úvahy o predpätí guľkových ložísk.
ⅠČo je predbežné načítanie?
Predpätie sa vzťahuje na pôsobenie konštantného počiatočného zaťaženia v opačnom smere ako je menovité zaťaženie na ložisko počas inštalácie. Toto zaťaženie vytvára stlačený stav medzi valivými prvkami ložiska (oceľové guľôčky) a obežnými dráhami vnútorného a vonkajšieho krúžku, aj keď nepôsobí žiadne vonkajšie zaťaženie, čím sa eliminuje akákoľvek počiatočná vôľa v ložisku a dokonca sa vytvára určitá negatívna vôľa (tj stav predpätia).
Jednoducho povedané, predpätie vyvinie vnútorný tlak na ložisko predtým, ako začne fungovať, a predopne ho.
ⅡHlavné funkcie predpätia
Použitie vhodného predpätia na guľkové ložiská poskytuje nasledujúce výhody:
1. Vylepšená axiálna a radiálna tuhosť:Predpätie spôsobuje elastickú deformáciu v mieste kontaktu medzi guľôčkami a obežnými dráhami. Pri pôsobení vonkajšieho zaťaženia musí ložisko prekonať túto počiatočnú deformáciu predtým, ako dôjde k ďalšiemu pohybu, čo vedie k vyššej odolnosti voči deformácii (tj tuhosti). To je rozhodujúce pre aplikácie vyžadujúce vysokú tuhosť, ako sú presné vretená obrábacích strojov a prevodovky.
2. Vylepšená presnosť otáčania:Predpätie eliminuje vnútornú vôľu ložísk, účinne potláča radiálnu a axiálnu vôľu v hriadeli a znižuje hádzanie vretena, čím zabezpečuje vyššiu presnosť otáčania.
3. Potlačené vibrácie a hluk:Pretože je eliminovaná vôľa, guličky počas prevádzky nenarážajú, čím sa znižujú vibrácie a hluk a zaisťuje sa hladší chod.
4. Predĺžená únavová životnosť (za určitých podmienok):Pri miernom zaťažení alebo zaťažení s rôznymi smermi môže vhodné predpätie rovnomernejšie rozložiť zaťaženie na väčší počet guľôčok, čím sa zabráni lokálnemu nadmernému namáhaniu a potenciálne sa predĺži únavová životnosť ložiska. Uvedomte si však, že nadmerné predpätie môže výrazne skrátiť životnosť ložísk.
Ⅲ. Spôsoby aplikácie predbežného zaťaženia
Na základe toho, či je možné predpätie po aplikácii upraviť, možno ho kategorizovať ako predpätie v pevnej{0}}polohe alebo predpätie s pevným{1}}tlakom. Guľôčkové ložiská s hlbokými drážkami zvyčajne používajú predpätie v pevnej polohe-.

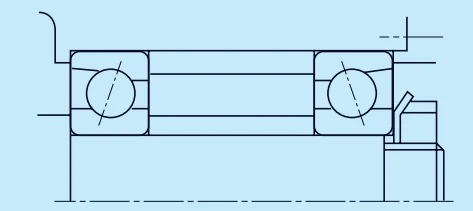

1. Pevná-pozícia Predbežné načítanie
Vzájomná axiálna poloha vnútorného a vonkajšieho krúžku ložiska je mechanicky fixovaná, aby sa dosiahlo pevné predpätie. Množstvo predpätia je určené počas inštalácie a nemožno ho zmeniť. Bežné metódy zahŕňajú:
①Použitie poistnej matice:Matica tlačí vnútorný krúžok ložiska proti osadenie hriadeľa alebo rozperu.
②Použitie pred{0}}pozemných rozperiek:Medzi vnútorné alebo vonkajšie krúžky dvoch ložísk je umiestnená presná- brúsená vložka presne vypočítanej dĺžky. Pri utiahnutí koncovkou alebo maticou určuje veľkosť predpätia dĺžka rozpery. Toto je najbežnejšia a najspoľahlivejšia metóda.
③Nastavenie koncovky:Vonkajší krúžok ložiska sa utiahne nastavením polohy koncového uzáveru ložiskového telesa.

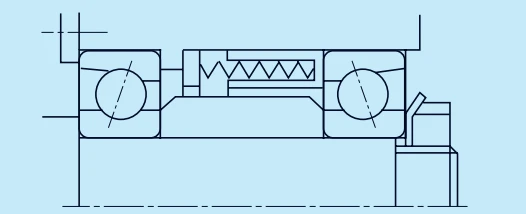

2. Predpätie konštantného tlaku
Táto metóda využíva elastické prvky, ako sú pružiny (kotúčové pružiny, vinuté pružiny) na aplikovanie konštantného predpätia na ložisko. Jeho výhodou je, že predpätie zostáva stabilné aj napriek zvýšeniu teploty alebo opotrebovaniu ložiska. Táto metóda je pomerne neobvyklá pri guľkových ložiskách s hlbokou drážkou a je bežnejšia pri guľkových ložiskách s kosouhlým stykom.
Ⅳ Odhad predbežného zaťaženia a ovplyvňujúce faktory
Predpätie nie je presne vypočítaná hodnota; ide skôr o technický parameter, ktorý si vyžaduje komplexný kompromis-a odhad založený na prevádzkových podmienkach a cieľoch (tuhosť, presnosť a životnosť).
Spravidla je predpätie zvyčajne 20 % až 30 % očakávaného maximálneho pracovného zaťaženia. Pre vysokorýchlostné aplikácie by malo byť predpätie nižšie, aby sa znížilo vytváranie tepla; pre aplikácie vyžadujúce vysokú tuhosť možno predpätie primerane zvýšiť.
Vzťah medzi veľkosťou predpätia a silou predpätia: Po aplikovaní predpätia existuje nelineárny vzťah medzi axiálnym posunom v ložisku (tj predpätím δ) a výslednou silou predpätia (F₀), ktorá sa riadi Hertzovou teóriou kontaktu. Vo všeobecnosti je predpätie úmerné 3/2 výkonu predpätia (F₀ ∝ δ^(3/2)). To znamená, že malé zvýšenie predpätia môže viesť k výraznému zvýšeniu predpätia.
Kľúčové ovplyvňujúce faktory:
Tolerancie prispôsobenia:Presah medzi ložiskom, hriadeľom a skriňou čiastočne zníži pôvodnú vôľu ložiska a účinne nepriamo aplikuje predpätie.
Vplyv teploty:Počas prevádzky systému môže dôjsť k teplotnému rozdielu medzi vnútorným a vonkajším krúžkom ložiska, čo má za následok rôzne rýchlosti tepelnej rozťažnosti, čo môže zmeniť prednastavené predpätie. Teplota vnútorného krúžku je zvyčajne vyššia ako teplota vonkajšieho krúžku, čo vedie k zvýšenému predpätiu, ktoré je potrebné zvážiť pri návrhu.
Chyby pri obrábaní:Chyby kolmosti a rovnobežnosti na čelných plochách osadenia hriadeľa a rozpery môžu viesť k nerovnomernému predpätiu a dokonca spôsobiť dodatočné ohybové momenty.
ⅤNebezpečenstvo nesprávneho predpätia
Nedostatočné predpätie: Neúčinné odstránenie vôle vedie k nízkej tuhosti, nízkej presnosti a vysokým vibráciám a hluku.
Nadmerné predpätie: Toto je bežnejšia a nebezpečnejšia situácia, ktorá vedie k:
Prudký nárast teploty: Zvýšené trenie a výrazné vytváranie tepla. Porucha mazania: Vysoké teploty spôsobujú zhoršenie výkonu maziva/tuku alebo karbonizáciu.
Životnosť únavy sa dramaticky znižuje: Nadmerné kontaktné napätie vedie k predčasnému odlupovaniu.
Zvýšená spotreba energie: Zvýšený krútiaci moment.
Ⅵ. Závery a odporúčania
Preload je dvojsečná{0}}sečná zbraň. Aplikácia predpätia na guľkové ložiská s hlbokými drážkami je účinným prostriedkom na zlepšenie výkonu zariadenia, ale jeho aplikácia musí byť vedecká a opatrná.
Jasné ciele: Najprv si ujasnite, či je predpätie určené na zlepšenie tuhosti, presnosti alebo potlačenie vibrácií.
Moderovanie:Pri splnení výkonnostných požiadaviek používajte čo najmenšie predpätie. „Lepšie podťaženie ako preťaženie“ je kľúčovým konštrukčným princípom.
Komplexná úvaha:Všetky ovplyvňujúce faktory, vrátane lícovania, nárastu teploty a presnosti obrábania, sa musia komplexne zvážiť pri návrhu.
Preferujem rozpery:V prípade kritických ložísk používaných v pároch sa dôrazne odporúča použiť pred{0}}uzemňovacie rozpery na umiestnenie a predpätie. Toto je najspoľahlivejšia metóda kontroly predpätia.
Praktické overenie:Optimálna hodnota predpätia často vyžaduje opakované overenie a nastavenie pomocou experimentov (ako je testovanie nárastu teploty, vibrácií a tuhosti). Pre väčšinu všeobecných aplikácií môžu štandardné guľkové ložiská pracovať s minimálnou vôľou (C0, CN). Technológia predpätia sa používa predovšetkým v presných strojoch a priemyselných zariadeniach so špeciálnymi požiadavkami na výkon.
