Klasifikácia výrobku

Definícia a základné pojmy UCF ložísk

Ložiská UCF sú štandardizovaným systémom označovania pre vložené guľkové ložiská s puzdrom. Názov naznačuje jasné konštrukčné vlastnosti: „UC“ znamená „vložiť guľôčkové ložisko so nastavovacími skrutkami“ a „F“ znamená „štvorcové puzdro“. Táto ložisková jednotka integruje valivé ložisko a puzdro do jednej jednotky a je modulárnym komponentom, ktorý je pripravený na inštaláciu.

------Z pohľadu medzinárodných noriem patrí UCF do systému produktových kódov japonských ložiskových spoločností ako NTN a NSK. V čínskej norme JB/T 6640-2007 zodpovedá kódu „UCFU“, ktorý sa konkrétne vzťahuje na štruktúru typu skrutky štvorcového sedadla.

Konštrukcia jadra ložísk UCF:

Vonkajší povrch vonkajšieho krúžku je guľový, čo zodpovedá guľovému vnútornému otvoru sedla ložiska. Táto štruktúra dáva ložisku určitú schopnosť samo{1}}zarovnávania (zvyčajne umožňuje maximálnu odchýlku osi 2,5 stupňa), čo môže účinne kompenzovať odchýlky spôsobené ohnutím hriadeľa alebo zlým zarovnaním inštalácie. Ložisko je pred-naplnené mazivom a vybavené dvojitou tesniacou štruktúrou, keď opúšťa továreň. Má vlastnosti dlhodobej-stabilnej prevádzky v drsných prostrediach, ako je prach a vlhkosť, čo značne zjednodušuje-proces inštalácie a údržby na mieste.

Bežné materiály a vlastnosti ložísk UCF

Výber materiálu ložísk UCF priamo ovplyvňuje ich výkon a použiteľné scenáre. Zahŕňajú predovšetkým tri druhy materiálov: teleso ložiska, teleso sedadla a tesniace komponenty.

Čo je materiál telesa ložiska?

V hlavnom prúde sa používa vysoko uhlíková chrómová ložisková oceľ GCr15 (plne tvrdený typ), ktorá poskytuje vynikajúcu odolnosť proti opotrebovaniu a únavovú pevnosť; v korozívnom prostredí sa používa nehrdzavejúca ložisková oceľ AISI440 (9Cr18), aby sa zohľadnila ochrana proti korózii a mechanické vlastnosti. Špeciálne aplikácie, ako sú potravinárske stroje, dokonca používajú poniklovanú-mosadz alebo chrómovú oceľ, aby splnili hygienické požiadavky a požiadavky na odolnosť voči chemickej korózii.

Aký je materiál sedadla?

Štvorcové sedadlo (typ F) je vyrobené hlavne z liatiny (ako je sivá liatina), ktorá má vysokú tuhosť a vlastnosti znižovania vibrácií a je vhodná do náročných-priemyselných prostredí; pre scenáre s nízkou hmotnosťou alebo odolnosťou proti korózii- sa používa vystužený polypropylén (PP+sklenené vlákno) a povrch je pokrytý nehrdzavejúcou oceľou AISI 304. Tento typ dizajnu je bežný v zariadeniach na spracovanie potravín a farmaceutických zariadeniach.

Aký je materiál pomocných komponentov?

Tesniaci krúžok je zvyčajne vyrobený z nitrilovej gumy NBR, ktorá vyrovnáva odolnosť proti opotrebovaniu a elasticitu; klietka je vyrobená z výliskov z uhlíkovej ocele F1; excentrické puzdro a horná skrutka sú vyrobené z povrchovo-kalenej chrómovej ocele.

Analýza konštrukčného návrhu ložísk UCF

Ložisková jednotka UCF je precíznou kombináciou vonkajšieho guľového ložiska a štvorcového sedla. Jeho konštrukčný návrh zahŕňa nasledujúce kľúčové vlastnosti:

Uťahovací mechanizmus

Ložiská UC majú na prírube vnútorného krúžku nastavovacie skrutky, ktoré je možné priamo zaaretovať na optickej osi bez potreby polohovania ramena. Táto štruktúra je vhodnejšia na nastavenie axiálnej polohy ako typ UK (kónický otvor) a typ UEL (excentrická objímka). Pri uťahovaní skrutiek dbajte na to: axiálne zaťaženie nesmie presiahnuť 20 % menovitého dynamického zaťaženia, aby nedošlo k uvoľneniu v dôsledku preťaženia.

Tesniaci systém

Používa obojstranné{0}}kontaktné tesnenia (zvyčajne oceľový rám + gumové tesnenia) a je naplnená -trvanlivým mazivom na báze lítia-. Tesniaca štruktúra môže účinne zabrániť vniknutiu prachu a vodných pár a dosiahnuť celoživotné mazanie (pri miernych pracovných podmienkach).

Návrh inštalácie sedadla

Spodok štvorcového sedadla je opracovaný so štyrmi montážnymi otvormi, ktoré sú pripevnené k základni zariadenia skrutkami. Rozstup otvorov je štandardizovaný (napríklad 70 × 70 mm pre UCF205), aby sa zabezpečila zameniteľnosť. Konštrukcia nástavca (napríklad typ UCFS) je vhodná na inštaláciu v úzkych priestoroch.

Hlavné charakteristiky a technické výhody ložísk UCF

Ložiská UCF vykazujú niekoľko vynikajúcich vlastností v priemyselných aplikáciách:

1. Vlastné{1}}zarovnanie a anti{2}}excentrické zaťaženie

Kombinácia guľového vonkajšieho priemeru a guľového puzdra poskytuje rozsah centrovania ±1 stupeň -2,5 stupňa na kompenzáciu chýb ohybu alebo centrovania hriadeľa, zvlášť vhodný pre systémy s dlhými hriadeľmi (ako sú dopravníky)

2. Vysoká ochrana a nízka údržba

Dizajn dvojitého tesnenia (často s protiprachovým krytom) umožňuje dosiahnuť úroveň ochrany IP55 alebo vyššiu. Konštrukcia vopred namazaná vo výrobe- eliminuje proces čistenia a počiatočného mazania, čím sa znižujú náklady na údržbu.

3. Únosnosť-zaťaženia a odolnosť

Ak vezmeme ako príklad UCF212-J7, jeho základné menovité dynamické zaťaženie je až 52 000 N, limit únavového zaťaženia je 1 530 N a rozsah prevádzkovej teploty je -20 stupňov ~ 120 stupňov, čo je vhodné pre vysoké zaťaženie a kolísanie teploty. Telo zo sivej liatiny ďalej zlepšuje tuhosť systému a tlmiace vlastnosti

4. Jednoduchosť inštalácie

Integrovaná konštrukcia eliminuje potrebu nastavovania centrovania medzi ložiskom a sedadlom a štvorcové sedadlo možno priamo upevniť pomocou skrutiek, čím sa skráti čas montáže zariadenia o viac ako 40%. Inštalácia typického modelu, ako je UCF211, vyžaduje iba dotiahnutie hornej skrutky a skrutiek základne.

Hlavné oblasti použitia ložísk UCF

Vďaka svojej robustnosti a prispôsobivosti voči životnému prostrediu sú ložiská UCF široko používané v nasledujúcich oblastiach:

Ťažký priemysel a dopravné systémy

Znášajte ťažké bremená v banských strojoch a dopravníkových valcoch oceliarní. Typické modely, ako sú liatinové ložiská sedadiel UCF212-J7, sa používajú v dopravných systémoch výrobných liniek

Ochrana životného prostredia a občianska vybavenosť

Ložiská UCF213 sa používajú špeciálne pre prevzdušňovače a hriadele čerpadiel v zariadeniach na čistenie odpadových vôd. Ich odolnosť proti korózii a tesniace vlastnosti môžu odolať prostrediu odpadových vôd.

Výroba stavebných materiálov a skla

Valčeky a dopravníky linky na výrobu izolačného skla používajú ložiská veľkých{0}}rozmerov (vnútorný priemer 75 mm), ako je napríklad UCF215, ktoré odolávajú vysokým teplotám a prachu.

Poľnohospodárske a stavebné stroje

Séria UCF200 je široko používaná v prevodovom systéme traktorov a kombajnov. Jeho prachotesný-dizajn je vhodný do prašného prostredia.

Potravinársky a farmaceutický priemysel

Séria UCF/CXA s PP telom a krytom z nehrdzavejúcej ocele spĺňa hygienické normy FDA a používa sa v plniacich linkách, triediacich strojoch atď. Odoláva erózii antibakteriálnych čistiacich prostriedkov.

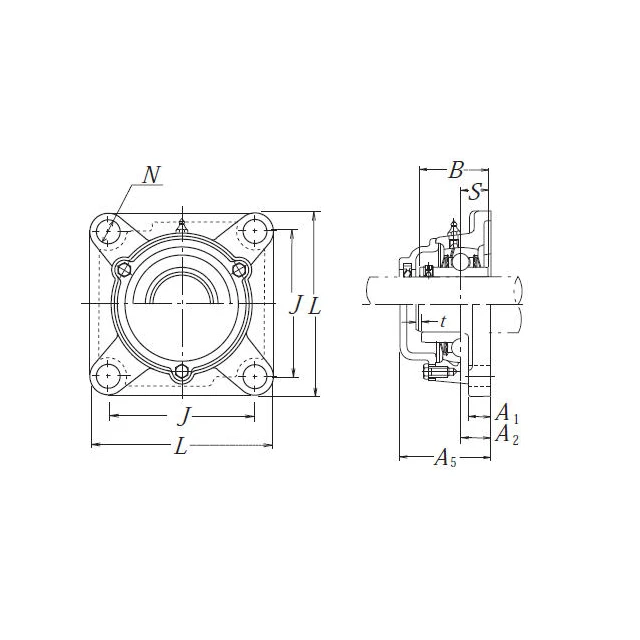

Rozmer ložiska uCF

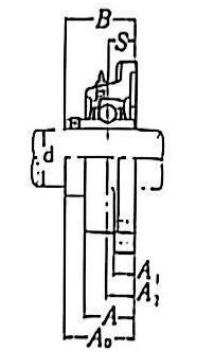

Séria UCF productcate-330-355 productcate-200-353

Jednotka č.	Rozmery (mm, palec)										Hmotnosť (kg)
Jednotka č.	d	L	J	AZ	A1	A	A0	N	S	B	Hmotnosť (kg)
UCF201	12 mm	85	64	15	12	25.5	33.3	12	12.7	31	0.60
UCF202	15 mm	85	64	15	12	25.5	33.3	12	12.7	31	0.60
UCF203	17 mm	85	64	15	12	25,5	33.3	12	12.7	31	0.60
UCF204	20 mm	85	64	15	12	25.5	33.3	12	12.7	31	0.60
UCF204-12	3/4 palca	85	64	15	12	25.5	33.3	12	12.7	31	0.60
UCF205	25 mm	95	70	16	14	27	35.8	12	14.3	34.1	0.80
UCF205-16	3/4 palca	95	70	16	14	27	3S.8	12	14.3	34.1	0.80
UCF206	30 mm	108	83	18	14	31	40.2	12	15.9	38.1	1.05
UCF206-18	1-1/8 palca	108	83	18	14	31	40.2	12	15.9	38.1	1.05
UCF207	35 mm	117	92	19	16	34	44.4	14	17.5	42.9	1.45
UCF207-20	1-1/4 palca	117	92	19	16	34	44.4	14	17.5	42.9	1.45
UCF208	40 mm	130	102	21	16	36	51.2	16	19	49.2	1.84
UCF208-24	1-1/2 palca	130	102	21	16	36	51.2	16	19	49.2	1.84
UCF209	45 mm	137	105	22	18	38	52.2	16	19	49.2	2.15
UCF209-28	1-3/4 palca	137	105	22	18	38	52.2	16	19	49.2	2.15
UCF210	50 mm	143	111	22	18	40	54.6	16	19	51.6	2.45
UCF210-30	1-7/8 palcov	143	111	22	18	40	54.6	16	19	S1.6	2.45
UCF211	55 mm	162	130	25	20	43	58.4	19	22.2	55.6	3.10
UCF211-32	2 palce	162	130	25	20	43	58.4	19	22.2	55.6	3.10
UCF212	60 mm	175	143	29	20	48	68.7	19	25.4	65.1	4.15
UCF212-36	2-1/4 palca	175	143	29	20	48	68.7	19	25.4	65.1	4.15
UCF213	65 mm	187	149	30	22	50	69.7	19	25.4	65.1	5.00
UCF213-40	2-1/2 palca	187	149	30	22	50	69.7	19	25.4	65.1	5.00
UCF214	70 mm	193	152	31	22	54	75.4	19	30.2	74.6	5.60
UCF214-44	2-3/4 palca	193	152	31	22	54	75.4	19	30,2	74.6	5.60
UCF215	75 mm	200	159	34	22	56	78.5	19	33.3	77.8	6.90
UCF215-48	3 palce	200	159	34	22	56	78.5	19	33.3	77.8	6.90
UCF216	80 mm	208	165	34	22	58	83.3	23	33.3	82.6	7.50
UCF217	85 mm	220	175	36	24	63	87.6	23	34.1	85.7	9.60
UCF216	90 mm	235	137	40	24	68	96.3	23	39.7	96	12.10
